سازه ال اس اف ( LSF)
سازه LSF یا Lightweight Steel Frame به معنی «قاب سبک فولادی» یک سیستم نوین و پیشرفته در صنعت ساخت و ساز است که از مقاطع فولادی گالوانیزه، سبک و نورد سرد شده ساخته می‌شود. این سازه به دلیل وزن کم، سرعت اجرای بالا، دقت مهندسی، و عملکرد بسیار مطلوب در برابر زلزله، به یکی از پرکاربردترین روش های ساخت مدرن در جهان تبدیل شده است.
سازه های ال اس اف به طور گسترده در ساخت ویلا، ساختمان های مسکونی تا ۵ طبقه، مدارس، بیمارستان ها، سوله ها، و پروژه های صنعتی مورد استفاده قرار می‌گیرند. این سیستم به ویژه در مناطقی که زمان اجرا، ایمنی و صرفه جویی در هزینه اهمیت بالایی دارد، جایگزینی عالی برای سازه های سنتی محسوب می‌شود.
مزایای سازه ال اس اف
سرعت بالا در اجرا
مقاومت بالا در برابر زلزله
بهینه سازی هزینه ها
عایق حرارتی و صوتی مناسب
دوستدار محیط زیست
امکان طراحی متنوع
کاربرد های سازه LSF
ساخت ویلا با سازه ال اس اف ( LSF ) :
ساخت ویلا با ال اس اف انتخابی عالی برای مناطق زلزله خیز و دارای شرایط اقلیمی خاص است. اجرای سریع، طراحی زیبا و طول عمر بالا از مزایای اصلی آن است.

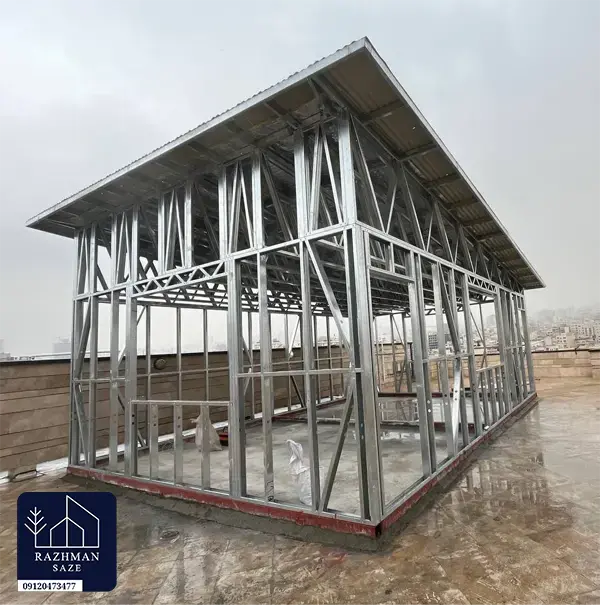

اضافه طبقه با lsf :
در پروژه های نوسازی یا توسعه شهری، اجرای LSF بر روی ساختمان های موجود بدون نیاز به تقویت فونداسیون امکان پذیر است.
ساخت خانه پیش ساخته با سازه LSF :
خانه های پیش ساخته ال اس اف، همراه با فایبر سمنت برد راه حلی سریع، مقاوم و اقتصادی برای سکونت دائم یا موقت هستند. قیمت خانه پیش ساخته با LSF از نمونه های سنتی مناسب تر است.
ساخت هتل ها و مجتمع های اقامتی :
سازه های پیش ساخته LSF با انعطاف پذیری بالا در طراحی، گزینه ای عالی برای ساخت سریع و مقرون به صرفه هتل و خوابگاه هستند.
ساختمان های اداری و تجاری :
سازه های LSF برای ساخت ساختمان های اداری و تجاری مناسب هستند، زیرا این سازه ها می توانند فضا های وسیع و باز با تقسیم بندی های انعطاف پذیر ایجاد کنند. این سیستم به خصوص در مناطق شلوغ شهری که زمان ساخت اهمیت زیادی دارد، به کار می رود.

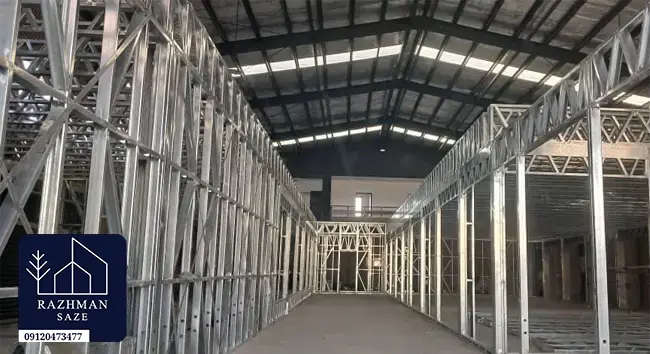

ساخت سوله های صنعتی و انبار ها :
در پروژه های صنعتی و ساخت سوله های انبار ها، اجرای سازه LSF به دلیل وزن کم و مقاومت بالا در برابر فشار و ضربه ها، یک انتخاب منطقی است. این سازه ها نیاز به نگهداری کمتری دارند و برای فضا های بزرگ و باز مناسب هستند.
مدارس و مراکز آموزشی پیش ساخته :
در ساخت مدارس و مراکز آموزشی پیش ساخته، سرعت در اجرا و هزینه پایین ساخت بسیار مهم است. ساختمان های پیش ساخته LSF می توانند فضا های آموزشی با کیفیت و مقاوم در برابر شرایط جوی مختلف را در مدت زمان کوتاهی آماده کنند.
قیمت سازه LSF و عوامل مؤثر بر آن
قیمت سازه LSF و هزینه اجرای سازه های ال اس اف به عوامل مختلفی بستگی دارد. این عوامل عبارتند از:
قیمت هر متر مربع سازه LSF
نوع متریال و کیفیت اجزا
پیچیدگی طراحی
محل اجرای پروژه
هزینه حمل و نقل متریال و هزینه نیروی کار در شهرها و مناطق مختلف، متفاوت است.

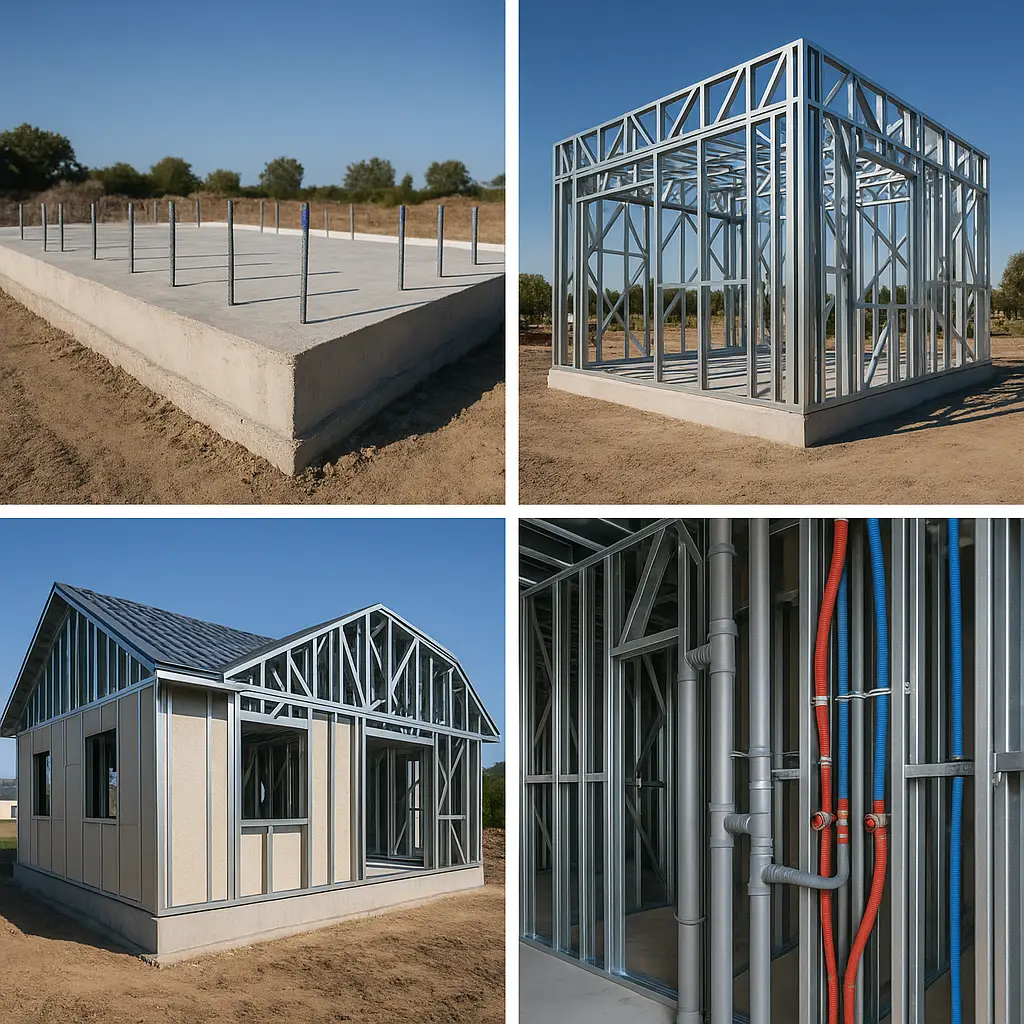

روش اجرای سازه LSF ال اس اف
اجرای یک سازه با سیستم LSF نیازمند دقت بالا و رعایت فرآیند مشخصی است که به دلیل صنعتی بودن این سیستم، سرعت اجرا و کیفیت نهایی آن نسبت به سازه‌های سنتی بسیار بالاتر است. در ادامه مراحل اصلی اجرای سازه LSF را بررسی می‌کنیم:
فونداسیون
هرچند LSF بسیار سبک‌تر از سازه‌های سنتی است، اما همچنان نیاز به یک فونداسیون مستحکم دارد. بسته به شرایط خاک و نوع پروژه، از یکی از انواع زیر استفاده می‌شود:
- پی نواری (Strip Footing) برای ساختمان‌های یک یا دو طبقه
- پی گسترده یا مت (Mat Foundation) در زمین‌های سست یا مناطق زلزله‌خیز
- بتن مگر و تراز کف برای ایجاد سطحی یکنواخت جهت نصب دقیق پروفیل‌ها
نکته مهندسی: ارتفاع فونداسیون در LSF کمتر است و با کاهش مصالح مصرفی، هزینه ساخت به‌شدت کاهش می‌یابد.
نصب اسکلت (نصب پروفیل ها، اتصالات)
پس از آماده‌سازی فونداسیون، قطعات فولادی که از قبل در کارخانه تولید شده‌اند، به محل منتقل شده و مونتاژ آغاز می‌شود:
- نصب Track (ریل پایین و بالا) روی پی
- نصب Stud (اعضای عمودی دیوارها) در محل مشخص
- اتصال با پیچ‌های سرمته‌ای، گیره ها و قطعات پانچ‌شده
- استفاده از تراز لیزری و گونیا برای تنظیم دقیق ساختار
ویژگی مهم: این بخش از کار خشک، بدون ملات و بسیار سریع انجام می‌شود؛ زمان نصب اسکلت برای یک خانه ویلایی معمولاً کمتر از یک هفته است.
پوشش داخلی و خارجی، عایق کاری
در مرحله بعد، پوشش دیوارها و سقف اجرا می‌شود که به ساختار ظاهری و عایق‌بندی حرارتی و صوتی کمک می‌کند:
- پوشش خارجی: سمنت برد، فایبر سمنت، پنل‌های PVC یا آلومینیوم
- عایق‌های حرارتی: پشم سنگ، پلی‌استایرن، فوم پلی‌یورتان
- پوشش داخلی: صفحات گچی (Drywall)، MDF یا پنل‌های تزئینی
این مرحله باعث رسیدن پروژه به شرایط نهایی و قابل سکونت می‌شود و قابل ترکیب با نماهای دلخواه است.
نصب تاسیسات مکانیکی و برقی
یکی از مزایای مهم LSF امکان عبور آسان تاسیسات از میان پروفیل‌هاست که از قبل سوراخ‌کاری شده‌اند. این ویژگی باعث اجرای سریع، تمیز و کاملاً ایمن سیستم‌های زیر می‌شود:
- سیستم‌های گرمایشی و سرمایشی (داکت اسپلیت، رادیاتور، پکیج و…)
- لوله‌کشی آب و فاضلاب
- کابل‌کشی برق، تلفن، اینترنت
- نصب تجهیزات روشنایی، کلید و پریزها
مزیت: به‌دلیل پیش‌بینی مسیرهای عبور تاسیسات در مرحله طراحی، احتمال خطای انسانی در اجرای تاسیسات بسیار پایین است.
چرا سازه LSF؟
در دنیای امروز، زمان، ایمنی، هزینه و محیط زیست چهار محور کلیدی در انتخاب روش ساخت‌وساز هستند. سازه LSF (قاب سبک فولادی) با پاسخ به هر چهار نیاز، به یکی از هوشمندانه ترین انتخاب ها برای پروژه های ساختمانی تبدیل شده است. در ادامه مهم ترین مزایای این سیستم را بررسی می‌کنیم:
سرعت اجرا
یکی از بارزترین ویژگی های سازه LSF، کاهش چشمگیر زمان اجراست. به دلیل صنعتی سازی کامل، اجزای سازه در کارخانه با دقت میلی متری برش خورده و سوراخ کاری می‌شوند، سپس به صورت خشک (بدون ملات و بتن ریزی گسترده) در محل نصب می‌گردند.
در مقایسه با روش سنتی که ممکن است ماه ها زمان‌بر باشد، پروژه های LSF در کمتر از نصف زمان به بهره‌برداری می‌رسند.
مثال واقعی: یک ویلای ۱۲۰ متری با سازه LSF در کمتر از ۴۵ روز قابل اجراست.
وزن سبک و کاهش بار مرده
سازه LSF نسبت به سازه های بتنی یا فلزی سنتی، وزن بسیار کمتری دارد. این کاهش وزن به صورت مستقیم بر کاهش بار مرده ساختمان تأثیر گذاشته و باعث کاهش نیاز به فونداسیون های سنگین تر و در نتیجه، کاهش هزینه ها و مصرف مصالح می‌شود.
نتیجه: مناسب برای پروژه های الحاقی (افزایش طبقه)، مناطق با خاک ضعیف یا زمین های دارای محدودیت وزنی.
مقاومت لرزه ای و ایمنی بالا
با توجه به سبک بودن اجزاء و اتصالات پیچ و مهره‌ای دقیق، سازه های LSF در برابر زلزله و نیروهای جانبی بسیار مقاوم هستند.
در صورت وقوع زمین لرزه، به دلیل انعطاف پذیری سازه و نبود اتصالات سخت، انرژی لرزه ای به‌خوبی جذب شده و از تخریب جلوگیری می‌شود.
مطابق با آیین‌نامه ۲۸۰۰ و نشریه ۶۱۲ سازمان نظام مهندسی ایران
صرفه اقتصادی
در نگاه اول ممکن است LSF به دلیل استفاده از فولاد گالوانیزه کمی پرهزینه به نظر برسد، اما در تحلیل نهایی پروژه (TCO یا Total Cost of Ownership)، این سیستم:
- هزینه زمان (کارگران، اجاره تجهیزات، برق) را کاهش می‌دهد
- نیاز به نیروی کار تخصصی زیاد ندارد
- دور ریز مصالح را به حداقل می‌رساند
- باعث کاهش هزینه نگهداری در بلندمدت می‌شود
نتیجه نهایی: هزینه کلی پروژه نسبت به سازه سنتی ۲۰ تا ۳۰ درصد کمتر خواهد بود.
دوستدار محیط زیست
سازه LSF یک سیستم کاملاً سازگار با محیط زیست است:
- مصالح قابل بازیافت (فولاد گالوانیزه ۱۰۰٪ بازیافتی)
- عدم استفاده از ملات‌های آلاینده و پرکربن مانند سیمان
- کاهش چشمگیر ضایعات ساختمانی
- اجرای تمیز و کم‌صدا (کاملاً Dry Construction)
استاندارد ها و مجوز های اجرایی
اجرای سازه‌های LSF در ایران به‌شرط رعایت استانداردهای فنی و آیین‌نامه‌های مصوب، کاملاً قانونی و مورد تأیید مراجع ذی‌ربط است.
نشریه های ۶۱۲ و ۶۱۳ سازمان نظام مهندسی
- نشریه ۶۱۲: دستورالعمل طراحی، اجرا و کنترل کیفیت سازه های فولادی سبک سرد نورد شده
- نشریه ۶۱۳: راهنمای تخصصی برای طراحی اعضای باربر و اتصالات در سیستم LSF
این دو نشریه توسط وزارت راه و شهرسازی و سازمان نظام مهندسی تهیه شده و شرکت راژمان سازه مبنای اصلی طراحی و اجرا در پروژه های LSF در ایران هستند.
تأییدیه های شهرداری و نظام مهندسی
برای دریافت مجوز ساخت، شرکت یا پیمانکار موظف است:
- طراحی سازه را بر اساس آیین‌نامه‌ها انجام دهد
- نقشه های فاز ۱ و ۲ را به تأیید سازمان نظام مهندسی برساند
- اجرای پروژه را با نظارت مهندس ناظر دارای صلاحیت انجام دهد
- در پایان پروژه، برگه پایان کار شهرداری و تاییدیه ایمنی را دریافت کند
اتصالات و پیچ در سازه LSF
در سیستم سازه ال اس اف (LSF)، یکی از ویژگی های کلیدی، اتصالات خشک و پیچ محور است. برخلاف سازه های سنتی که از جوشکاری یا بتن ریزی در محل استفاده می کنند، در این سیستم، تمامی قطعات با استفاده از پیچ های مخصوص سازه های سبک فولادی به یکدیگر متصل می شوند.
چرا از پیچ در سازه LSF استفاده می شود؟
🔩 دقت بالا در اجرا:
پیچ کاری به جای جوش، امکان تنظیم دقیق اجزا و اصلاح آسان هنگام مونتاژ را فراهم می کند.
🔩 افزایش سرعت نصب:
اتصالات پیچ دار نیاز به زمان خشک شدن یا آماده سازی خاصی ندارند و سرعت ساخت را بالا می برند.
🔩 کاهش خطاهای انسانی:
استفاده از پیچ های خودکار یا سرمته ای باعث یکدست شدن اتصالات و کاهش خطا در اجرا می شود.
🔩 امکان باز و بسته کردن آسان:
در صورت نیاز به اصلاح یا تعویض اجزا، پیچ ها به راحتی باز می شوند؛ این موضوع به ویژه در سازه های پیش ساخته یا قابل حمل بسیار مهم است.
هر متر مربع سازه ال اس اف هزینه مشخصی دارد. که در حال حاضر قیمت درب کارخانه متری ۳ میلیون تومان است.
هزینه سازه ال اس اف به متراژ ساختمان بستگی دارد. که در حال حاضر قیمت درب کارخانه متری ۳ میلیون تومان است.
بله، سازه های ال اس اف به دلیل وزن سبک و طراحی مهندسی شده، در برابر زلزله مقاوم‌تر از ساختمان‌های بتنی عمل می‌کنند. این سازه‌ها انعطاف‌پذیر بوده و انرژی ناشی از زمین‌لرزه را به خوبی جذب می‌کنند.
این سیستم برای ساخت ویلا های مدرن، اضافه کردن طبقات به ساختمان های موجود، ساخت سوله، هتل ها، مدارس، ساختمان های تجاری و صنعتی کاربرد دارد.
بله، ویلای پیش ساخته LSF یکی از رایج ترین کاربرد های این سیستم است و به دلیل سرعت بالا در اجرا و هزینه کمتر نسبت به روش های سنتی، طرفداران زیادی دارد.
بله، یکی از مزایای اصلی سازه LSF وزن کم آن است که باعث می شود بدون اعمال بار زیاد روی ساختمان اصلی، بتوان یک یا چند طبقه را به سازه های موجود اضافه کرد. البته در اجرای ساختمان های بلند مرتبه (بیش از 5 طبقه)، نیاز به نیروی کار متخصص و وابستگی به کیفیت متریال وارداتی.
