سازه LSF (Light Steel Frame) یا سازه فولادی سبک نورد سرد، یکی از روش های مدرن ساخت و ساز است که به دلیل 🔷 وزن سبک، 🔷 سرعت نصب بالا و 🔷 مقاومت زیاد در برابر زلزله و آتش سوزی، بسیار محبوب شده است. در این سازه ها، اعضای فلزی گالوانیزه به کمک پیچ ها و اتصالات مخصوص به یکدیگر متصل می شوند. بنابراین، کیفیت و نوع اتصالات سازه ال اس اف نقش حیاتی در ایمنی کل ساختمان دارد.
این نوع سازه به صورت پیش ساخته طراحی شده و در محل پروژه مونتاژ می شود. 🔷 سرعت اجرا در این روش بسیار بالاست و نیاز به نیروی انسانی زیادی ندارد. همچنین 🔷 کاهش قابل توجهی در مصالح مصرفی، 🔷 پرت مصالح و 🔷 هزینه های ساخت خواهد داشت. به همین دلیل در بسیاری از کشورهای پیشرفته، سازه های LSF جایگزین مناسبی برای روش های سنتی ساخت و ساز شده اند.

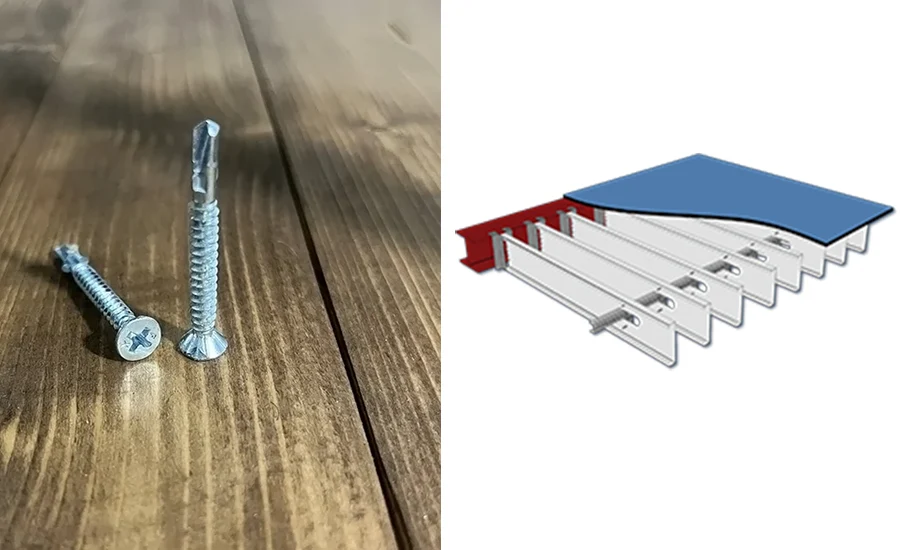

اتصالات سازه ال اس اف
در سازه های LSF، اتصالات به شکل خشک انجام می شوند؛ یعنی به جای جوشکاری، از پیچ و اتصالات مکانیکی استفاده می شود. این روش باعث افزایش سرعت نصب، دقت اجرا و همچنین امکان جداسازی قطعات در آینده می شود. اتصالات سازه ال اس اف شامل اتصال دیوار به کف، دیوار به سقف، دیوار به دیوار و اتصالات سقف به تیر هستند که در ادامه توضیح خواهیم داد.

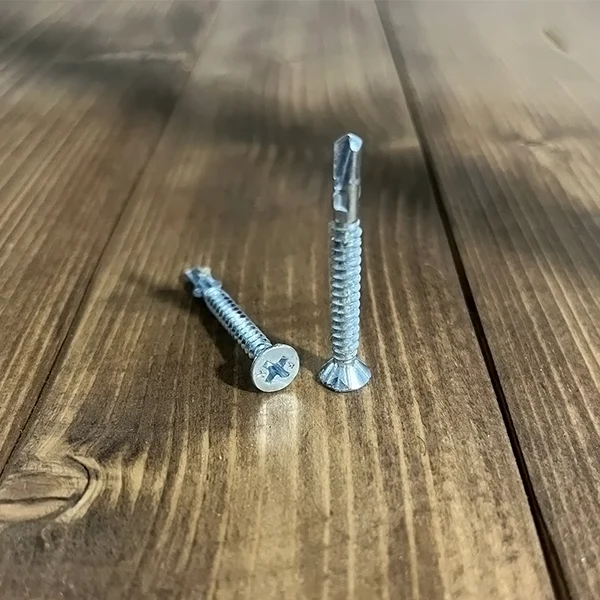

پیچ سازه LSF
برای اتصال اعضای مختلف، از پیچ های مخصوصی به نام پیچ سازه LSF استفاده می شود. این پیچ ها معمولاً خودکار هستند و نیازی به سوراخ کاری اولیه ندارند. پیچ سازه LSF باید دارای 🔷 مقاومت بالا، 🔷 ضد زنگ و 🔷 دارای سرمته ای مناسب برای نفوذ در ورق های فولادی باشد. استفاده از پیچ های با کیفیت پایین یا نامناسب می تواند باعث لقی یا گسستگی اتصال ها در دراز مدت شود. بنابراین توصیه می شود از برند های معتبر و استاندارد برای تهیه پیچ سازه LSF استفاده شود. انتخاب صحیح اندازه و نوع پیچ بر اساس ضخامت ورق فولادی و نوع اتصال انجام می شود
انواع پیچ سازه LSF
1️⃣ پیچ سرمته ای: رایج ترین نوع پیچ سازه LSF است و به راحتی در فولاد نفوذ می کند. این نوع پیچ در ضخامت های مختلف موجود است.
2️⃣ پیچ سر خزینه: برای اتصالاتی که نیاز به سطح صاف دارند؛ معمولاً در محل هایی که قرار است پوشش رویی قرار گیرد.
3️⃣ پیچ سرپهن: برای اتصال صفحات گچی یا سیمانی کاربرد دارد. سر پهن پیچ باعث می شود ورق ها دچار شکست یا پارگی نشوند.
4️⃣ پیچ خودکار نوک تیز: برای نصب مصالح نازک یا اتصال به چوب یا پانل های با چگالی کم استفاده می شود.
جدول انواع اتصالات و پیچ های مورد استفاده در سازه LSF
| نوع اتصال | نوع پیچ مورد استفاده | توضیحات اضافی |
|---|
| دیوار به کف | پیچ سرمته ای، رول بولت | نیازمند اتصال قوی به فونداسیون |
| دیوار به سقف | پیچ خودکار + نبشی تقویتی | تحمل بار سقف و زلزله |
| دیوار به دیوار | پیچ سرمته ای + ورق اتصال | پایداری در برابر نیروهای جانبی |
| نصب صفحات گچی / سیمانی | پیچ سرپهن، پیچ خزینه دار | اتصال یکنواخت، جلوگیری از ترک |
نحوه اتصال سازه ال اس اف در دیوار به کف
1️⃣ در این نوع اتصال، ابتدا پروفیل های کف (Track) روی فونداسیون یا کف بتن نصب می شوند. برای اتصال این پروفیل ها از رول بولت یا انکر مکانیکی استفاده می شود.
2️⃣ سپس اعضای قائم دیوار (Stud) به این پروفیل ها پیچ می شوند. نحوه اتصال سازه ال اس اف در این بخش، باید کاملاً تراز، محکم و مطابق با نقشه باشد.
اتصال صحیح دیوار به کف از اهمیت زیادی برخوردار است، زیرا تمامی بار های قائم ساختمان از طریق این اتصال به فونداسیون منتقل می شود. عدم اجرای صحیح این بخش می تواند در آینده منجر به نشست یا ترک در دیوارها شود. به همین دلیل پیشنهاد می شود از ابزارهای دقیق تراز و از پیچ سازه LSF با طول و ضخامت مناسب استفاده شود.
نحوه اتصال سازه ال اس اف در دیوار به سقف
در بالای دیوار، یک پروفیل افقی دیگر نصب می شود که اعضای قائم دیوار به آن متصل می شوند. سپس سقف کاذب یا تیرهای سقفی به این قسمت پیچ می شوند. در این نوع اتصال نیز استفاده از نبشی و پیچ های تقویتی، برای تحمل نیروهای جانبی مانند باد یا زلزله توصیه می شود.
در ساختمان های چند طبقه یا سازه هایی که با بار جانبی زیادی مواجه هستند، اتصال دیوار به سقف اهمیت بیشتری پیدا می کند. بنابراین مهار کردن مناسب این اتصال با استفاده از یراق آلات فلزی و پیچ سازه LSF با مقاومت بالا ضروری است. در برخی موارد ممکن است برای تقویت این بخش از اتصال های ضربدری (Cross Bracing) استفاده شود.
نحوه اتصال سازه ال اس اف در دیوار به دیوار
در محل تقاطع دو دیوار، از نبشی های فلزی یا ورق های اتصال استفاده می شود تا دیوارها با زاویه مناسب به یکدیگر متصل شوند. این بخش از اتصالات سازه ال اس اف نقش مهمی در پایداری دیوارها دارد و معمولاً با پیچ های مخصوص به هم محکم می شوند.
✅ برای جلوگیری از ایجاد درز یا ترک در محل اتصال دیوارها، استفاده از نوار درزگیر و فوم پلی اورتان توصیه می شود.
✅ همچنین، در اجرای دیوارهای داخلی و خارجی باید توجه داشت که اتصال دیوار به دیوار به گونه ای انجام شود که در برابر لرزش ها و انقباض و انبساط مقاوم باشد.
کاربرد اتصالات سازه ال اس اف در پروژه های مختلف
اتصالات سازه ال اس اف بسته به نوع پروژه ممکن است متفاوت باشد.
🔵 در خانه های ویلایی، تمرکز بیشتر روی سبک سازی و سرعت اجرا است.
🔵 در ساختمان های تجاری یا اداری، طراحی دقیق اتصالات و استفاده از پیچ سازه LSF باکیفیت بالا اهمیت بیشتری پیدا می کند.
🔵 همچنین در پروژه های مقاوم سازی یا توسعه عمودی، استفاده از اتصالات مقاوم در برابر زلزله از الزامات اساسی است.
جمع بندی
اتصالات سازه ال اس اف یکی از مهم ترین بخش های این سیستم ساختمانی است. نحوه اتصال سازه ال اس اف باید با دقت و کیفیت بالا انجام شود تا پایداری کلی سازه تضمین شود. استفاده از پیچ سازه LSF مناسب، نقش تعیین کننده ای در استحکام نهایی ساختمان دارد. اگر به دنبال ساخت سازه ای سبک، سریع و مقاوم هستید، سازه های LSF با اتصالات دقیق و اصولی گزینه ای عالی هستند.
در نهایت به یاد داشته باشید که هرچند سیستم سازه‌ای LSF مزایای بسیاری دارد، اما موفقیت در اجرای آن به کیفیت اتصالات و دقت در نصب بستگی دارد. بنابراین، انتخاب پیچ سازه LSF مناسب و اجرای دقیق اتصالات سازه ال اس اف، کلید موفقیت در این روش ساخت و ساز نوین است.
